Geberit Silent-Pro SuperTube Afløb uden parallel udluftning eller fald
Pladsbesparende afløbshydraulik
De nye Geberit Silent-Pro SuperTube fittings giver plads og åbner op for en helt ny verden af muligheder for planlægning og udformning af etagebyggerier. Kombinationen af et kraftigt lydisoleret Silent-Pro afløbssystem fra Geberit med SuperTube teknologi forenkler udformningen af faldstammer, selv i højere etagebyggerier op til 10 meter:
- Afløb i etagebyggerier uden forbudte zoner
- Vandrette rør kan lægges uden fald på op til 6 meter med en diameter på d110 eller op til 4 meter med en diameter på d90
- Parallel udluftning er ikke længere påkrævet
- Bedre udnyttelse af bygningen på grund af højere afløbsydelse
Sanitetsplanlægning uden kompromiser Dine fordele
Ved at fjerne den parallelle udluftning bliver det muligt at strømline afløbssystemets faldrør.
Med Geberit Silent-Pro SuperTube er parallel udluftning ikke længere påkrævet, og det vandrette rør kan lægges uden fald op til 6 meter.
Geberit Silent-Pro SuperTube grenrør er i stand til at opnå en 15% højere afløbskapacitet sammenlignet med konventionelle afløbssystemer
Rumhøjden i kælderen eller parkeringskælderen kan udnyttes bedst muligt, da BottomTurn bøjningen kan monteres tæt på loftet, og fordi der ikke kræves fald i længder på op til 6 meter.
Regulerede afløb i afløbssystemet

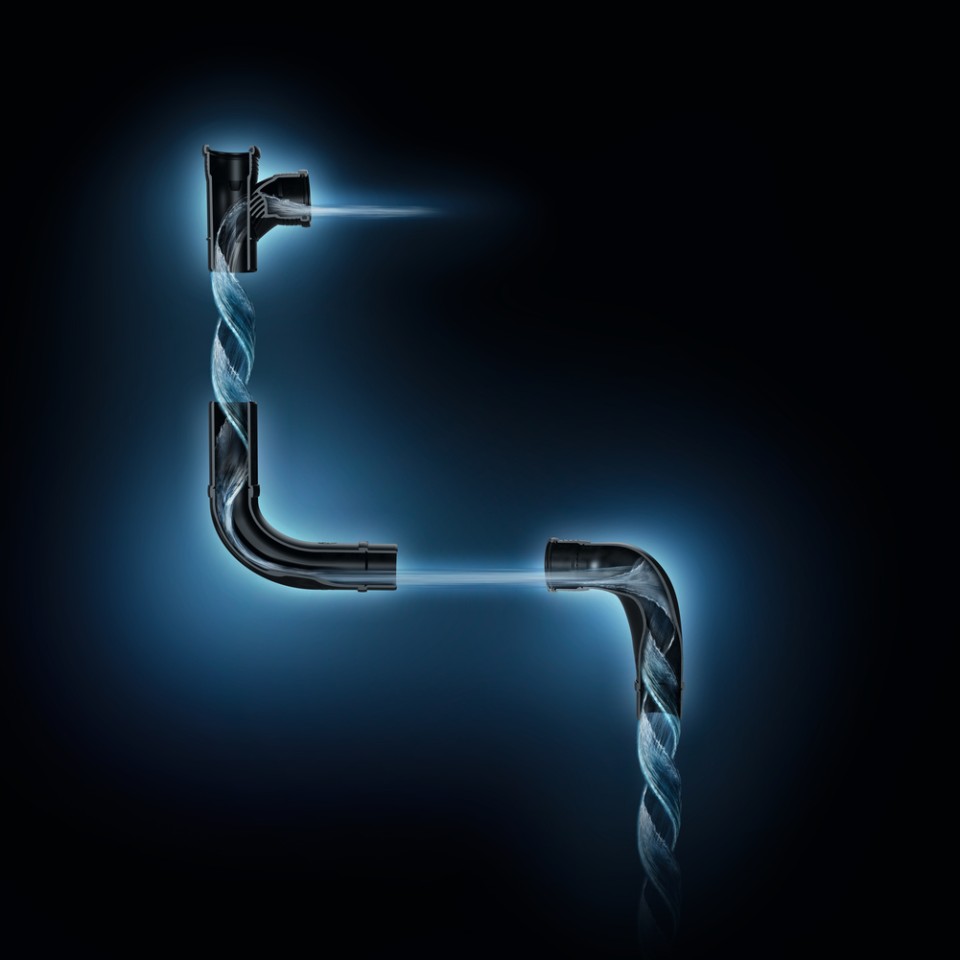

Tre avancerede fittings resulterer i et hydraulisk optimeret afløbssystem baseret på SuperTube princippet med en konstant luftsøjle i hele afløbssystemet. Dette sikrer konstant udluftning af afløbsledningen uden parallel udluftning.
Det velfungerende afløbssystem med Geberit Silent-Pro SuperTube er blevet testet af det uafhængige testinstitut, TÜV Rheinland.
Elementer i Geberit Silent-Pro SuperTube
Geberit Silent-Pro SuperTube kort fortalt Sådan fungerer afløbssystemet

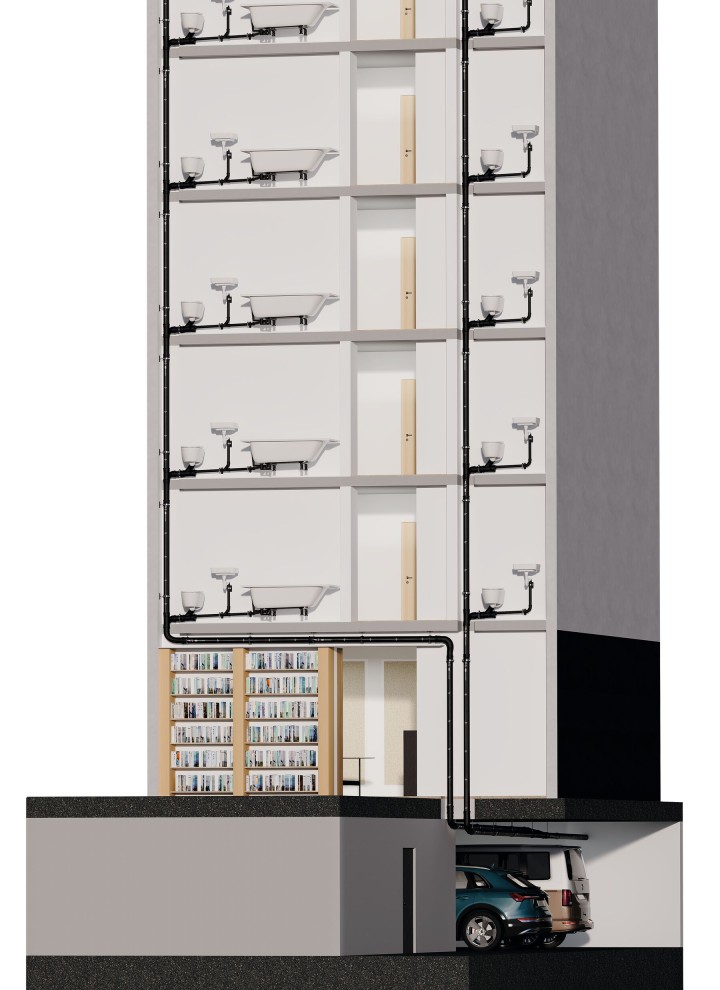

Konventionelt afløbssystem med faldrør op til 10 meter kræver tilslutningsfrie zoner. Afløbsledninger udluftes via en parallel udluftningsledning og bøjninger 45° afleder afløbsvandet. Vandrette rør skal have et fald i afløbsledningen. Alle disse krav medfører pladstab og derfor til et reduceret brugsareal.
Det er her, at Geberit Silent-Pro SuperTube sikrer optimal udnyttelse af den tilgængelige plads. Den konstante luftsøjle i faldstammen udlufter afløbsledningen. Forbudte zoner og parallel udluftning til afløb fra bygninger er ikke længere påkrævet. Vandrette rørledninger planlagt med Geberit Silent-Pro SuperTube behøver ikke at have et fald i afgangsrøret på op til 6 meter for en diameter på d110 og op til 4 meter for en diameter på d90.
Med Geberit Silent-Pro SuperTube er der ingen af de begrænsninger, der er forbundet med konventionelle afløbssystemer.
Planlægning med Geberit Silent-Pro SuperTube Mere plads til planlægning
Planlægningsværktøjerne Geberit BIM Plug-in og Geberit online dokumenter kan hjælpe dig med planlægning af et Geberit Silent-Pro SuperTube afløbssystem. Disse planlægningsværktøjer gør det muligt at udforme og validere afløbssystemet hurtigt og uden fejl. Geberit Silent-Pro SuperTube følger klare planlægningsbestemmelser for hele faldrøret. Ud over de generelt gældende bestemmelser for afløbssystemer er der to vigtige punkter, der skal tages med i betragtning:
- Geberit Silent-Pro Carve grenrør skal planlægges, hvor der tidligere er planlagtstandard grenrør i faldrøret.
- De gældende planlægningsregler for Geberit Silent-Pro SuperTube skal overholdes ved overgang til liggende ledninger.
Ellers skal tilslutningsledninger og fittings planlægges i overensstemmelse med den lokale standard eller DIN EN 12056-2:2001-01. Planlægning af afløbsledninger har aldrig været nemmere.
Mere information om planlægning af et Geberit Silent-Pro SuperTube afløbsssystem kan findes i vores planlægningshåndbog.
Testede og dokumenterede egenskaber til en pålidelig planlægningsproces
Af TÜV Rheinland LGA Products Germany. Systemet er testet i forhold til konventionelle afløbssystemer iht. DIN EN 12056-2.
Samme lydisoleringsegenskaber som Geberit Silent-Pro. (Testrapport om 'akustisk adfærd' i henhold til DIN 4109)
Klassificeringsrapport for brandsikring i henhold til EN 13501-2 for Geberit brandmanchet RS90 Plus EN og Geberit Silent-Pro BottomTurn.
Brug Geberit BIM Plug-in og Geberit online dokumenter til planlægning af Geberit Silent-Pro SuperTube.
Planlægningsværktøj til Geberit Silent-Pro SuperTube
Geberit BIM Plug-in
For at understøtte planlægningsprocessen for tekniske byggesystemer tilbyder Geberit producentspecifikt BIM-indhold som tilføjelse til konventionel CAD-data. Data består af parametriske 3D-modeller, der indeholder produktspecifikke metainformationer. Dette gør det meget nemmere at udføre digital teknisk byggesystemplanlægning med Geberit-produkter i Autodesk® Revit®-planlægningssoftware – fra den virtuelle bygningsmodel til materialelisten.
